Montáž konektoru do sdružených svítilen

svítilny Jokon, Fristom, Lucidity a Aspöck - 5-pin bajonet

svítilny AJ.BA - 5-pin bajonet

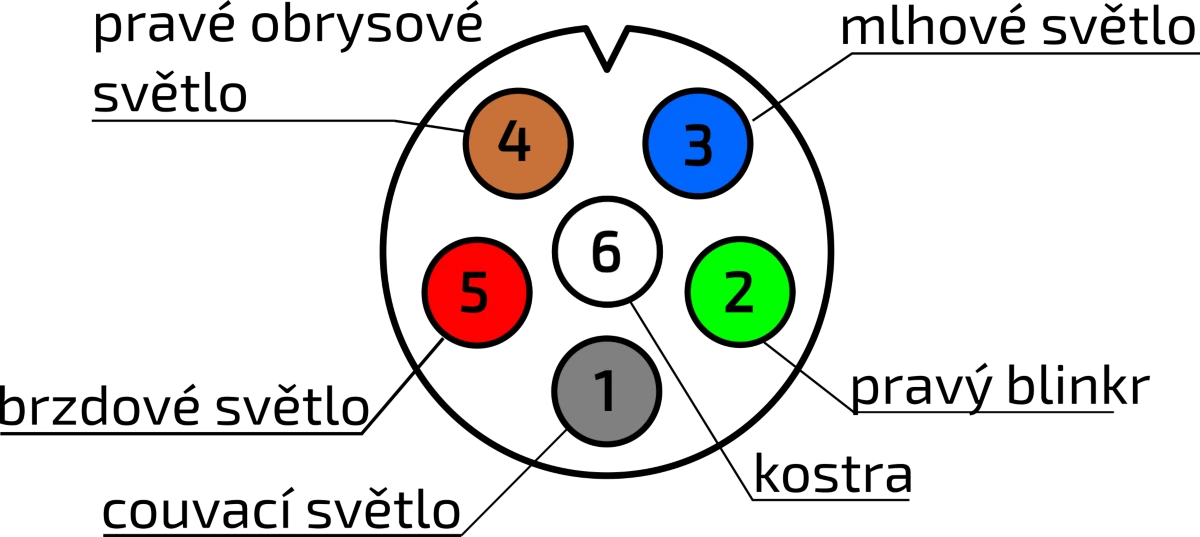

svítilny JOKON, Lucidity - 6-pin bajonet

svítilny Fristom - 6-pin bajonet

svítilny WAS - 7-pin bajonet

svítilny LUCIDITY- 7-pin bajonet

svítilny LUCIDITY- 5-pin bajonet

Barevné schéma zapojení konektoru - 5-pinový bajonetu na svítilnách Jokon, Fristom, Lucidity a Aspöck pro levou stranu (strana za řidičem)



Barevné schéma zapojení konektoru - 5-pinového bajonetu na svítilnách Jokon, Fristom, Lucidity a Aspöck pro pravou stranu (strana za spolujezdcem)





---





Barevné schéma zapojení konektoru - 5-pinového bajonetu na svítilnách AJ.BA pro levou stranu (strana za řidičem):





Barevné schéma zapojení konektoru 5-pinového bajonetu na svítilnách AJ.BA pro pravou stranu (strana za spolujezdcem):



---



Barevné schéma zapojení konektoru  6-pinového bajonetu na svítilnách Jokon a Lucidity pro levou stranu (strana za řidičem):







Barevné schéma zapojení konektoru  6-pinového bajonetu na svítilnách Jokon a Lucidity pro pravou stranu (strana za spolujezdcem):





---

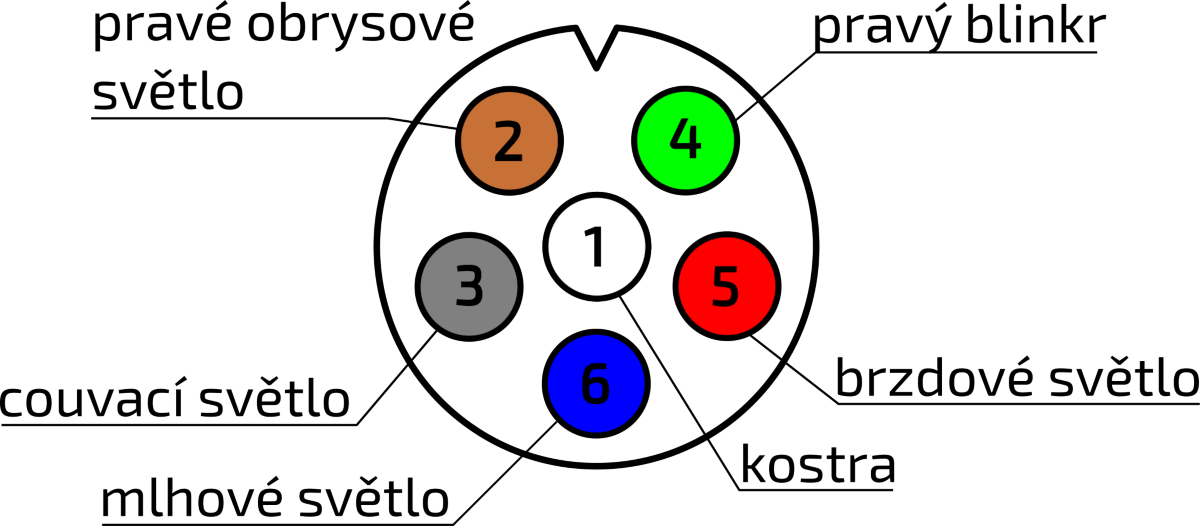

Barevné schéma zapojení konektoru  6-pinového bajonetu na svítilnách Fristom pro levou stranu (strana za řidičem):



Barevné schéma zapojení konektoru  6-pinového bajonetu na svítilnách Fristom pro pravou stranu (strana za spolujezdcem):

Barevné schéma zapojení konektoru  7-pinového bajonetu na svítilnách WAS pro obě strany:

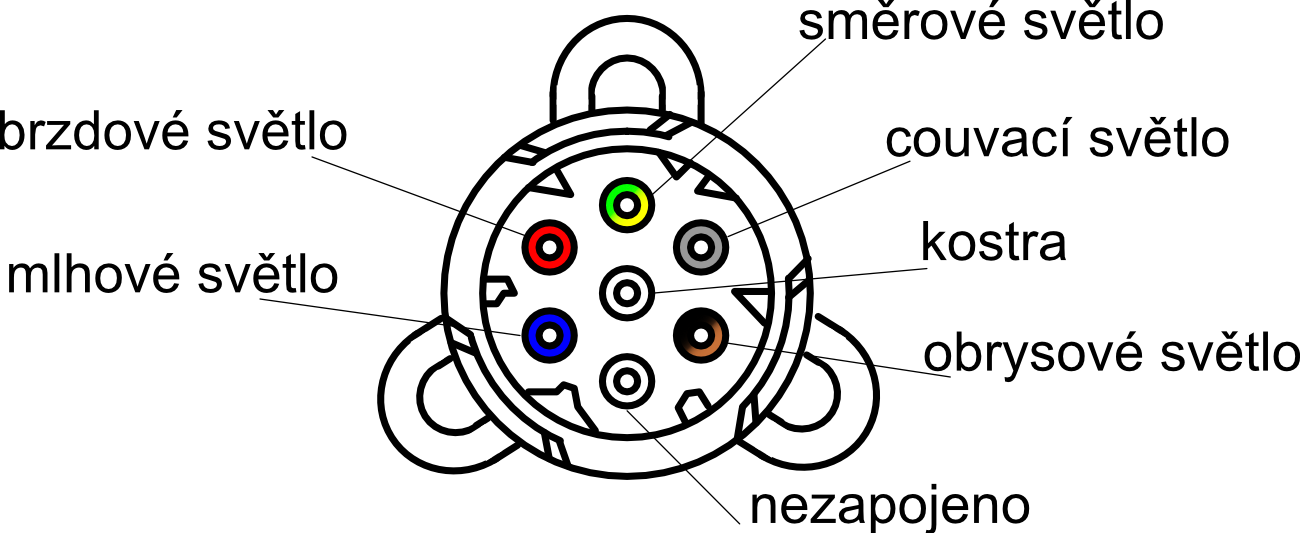

Barevné schéma zapojení konektoru  7-pinového bajonetu na svítilnách Lucidity pro obě strany:

.

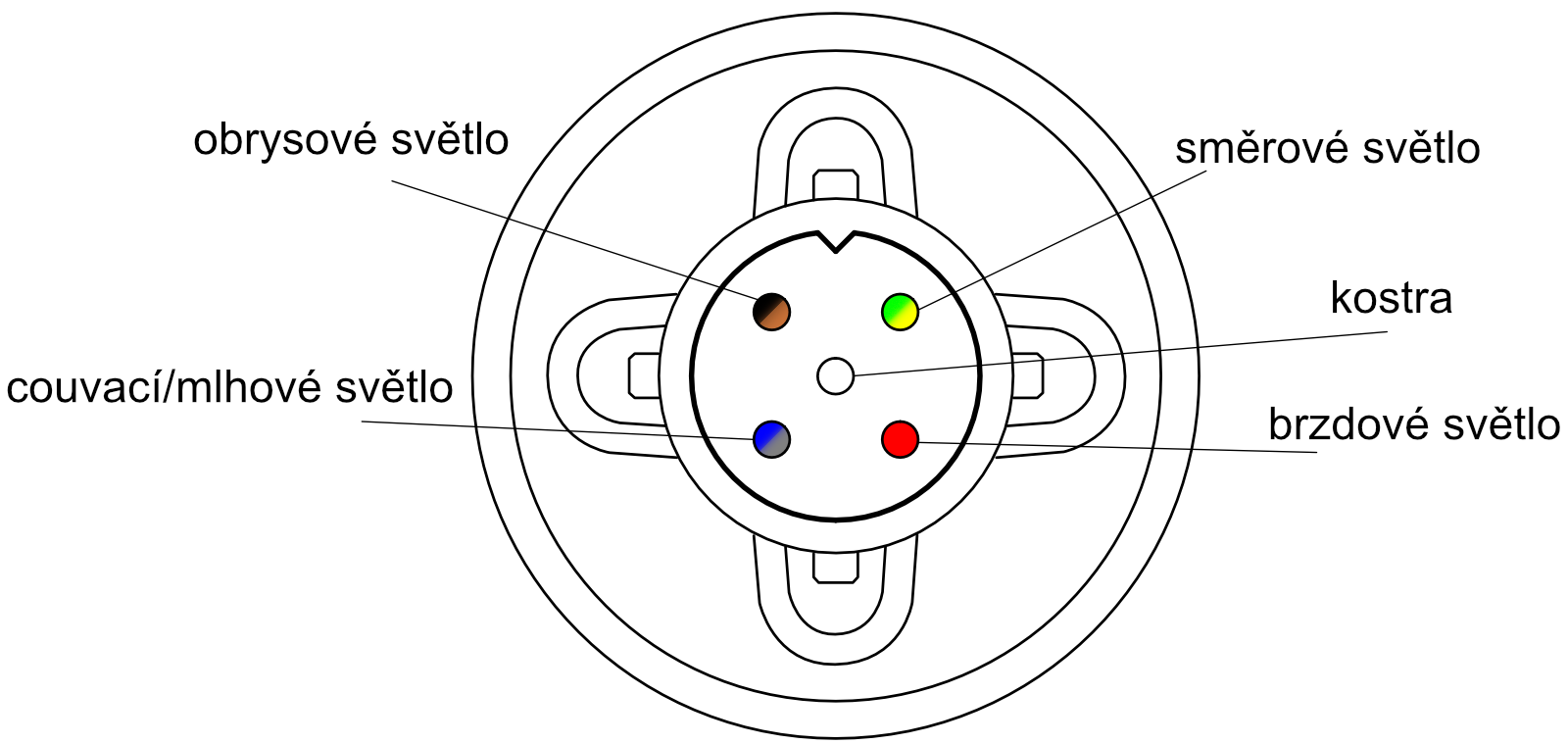

Barevné schéma zapojení konektoru  5-pinového bajonetu na svítilnách Lucidity pro obě strany:
