Tažná spojka AL-KO AK 161, 1600 kg, 50/45/35 mm, H12V12 + SafetyKit

Detailní popis produktu

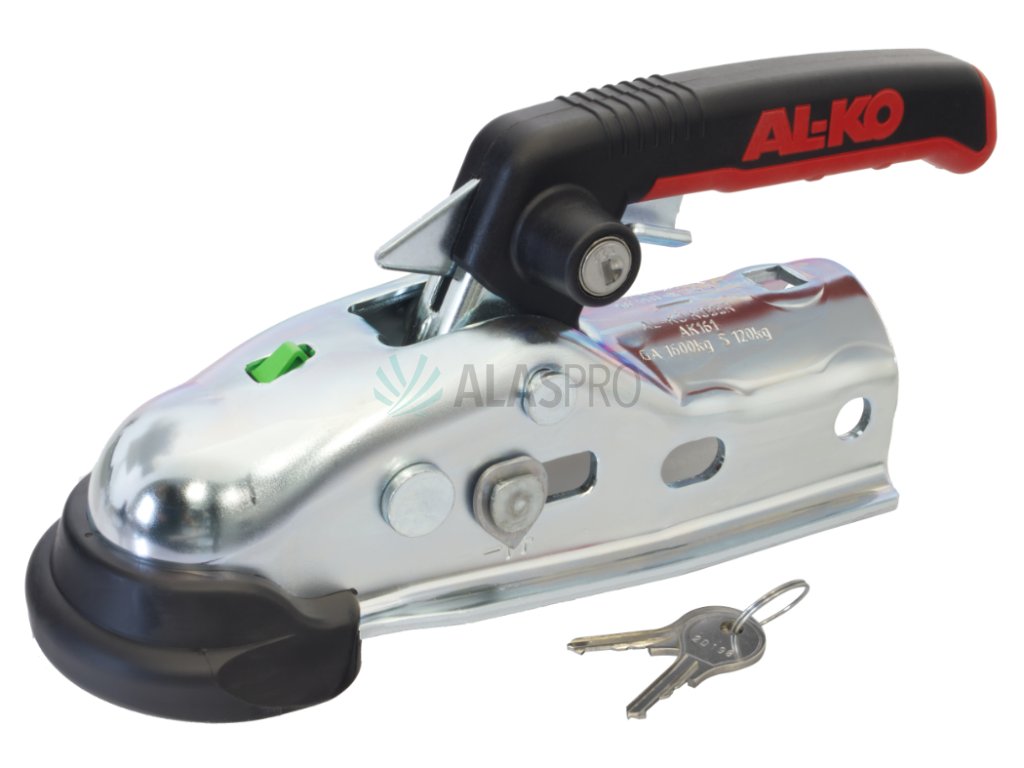

Sada tažné spojky AL-KO AK 161 pro tažnou trubku o průměru 50 mm s gumovou krytkou Soft Dock, distančními vložkami pro montáž na tažné trubky průměru 35 a 45 mm a bezpečnostní vložkou AL-KO Safety Ball s vložným zámkem pro zabezpečení vašeho přívěsu před krádeží. Zámek se montuje do předem připraveného otvoru na tažné spojce. Po namontování zůstává součástí tažné spojky a bez destrukce ho již nelze vyjmout ani v odemčeném stavu.

Tažná kulová spojka (přípojný kloub) AL-KO AK 161 nahrazuje starší typ AK 160. Je určená pro montáž na nájezdové brzdy do 1600 kg s průměrem tažné trubky 50 mm a vrtáním pro horizontálně umístěné upevňovací šrouby. Díky přiloženým distančním vložkám je možné ji namontovat rovněž na tažnou trubku o průměru 45 nebo 35 mm Spojka se běžně upevňuje dvěma horizontálně umístěnými šrouby (nejsou součástí dodávky, na přání dodáváme samostatně). V zadní části tažné spojky je také otvor pro vertikálně umístěný šroub, který umožňuje použít tažnou spojku i na nájezdových brzdách s upevňovacími šrouby umístěnými "do kříže".

Maximální povolené svislé zatížení spojky je 120 kg a je určená pro přívěsy vybavené nájezdovou brzdou do nejvyšší povolené/technicky přípustné hmotnosti přívěsu 1600 kg.

Tažná spojka je vybavena indikátorem správného připojení. U odpojeného nebo špatně připojeného kloubu je zelený plastový indikátor zapadlý do kovového lůžka na hlavě tažné spojky a není vidět. Zároveň je jasně viditelný červený proužek na zadní straně rukojeti. Při správném připojení se vysune indikátor z kovového lůžka nahoru a zůstane ve vysunuté poloze tak, že je zřetelně viditelný. Při tom se páka sklopí do zavřené polohy a červený proužek na její zadní straně se skryje.

Na pravé boční straně spojky najdete indikátor míry opotřebení. Po připojení tažné spojky lze rychle posoudit míru opotřebení kloubového spojení a s tím spojená rizika. Indikátor míry opotřebení je rozdělen na dvě části - jedna je označena znaménkem "+" a jedna "-". Po připojení neopotřebené tažné spojky na neopotřebený kulový závěs se jezdec indikátoru nachází v poli se znaménkem "+". Postupným opotřebováváním dosedacích ploch kloubu dochází k postupnému přesouvání ukazatele indikátoru. Pokud je po připojení kloubu na tažnou kouli ukazatel indikátoru v poli se znaménkem "-", je nutné vyměnit tažnou spojku za novou. Pozor! Pokud máte na vozidle nadměrně opotřebenou tažnou kouli, nebude se ukazatel nacházezt v poli "+" ani po připojení nové tažné spojky a existuje reálné riziko rozpojení spoje během jízdy!

Oproti staršímu typu AK 160 je tato tažná spojka rovněž vybavena rukojetí z měkčeného plastu a protiskluzovou ochranou. Na rukojeti se nově také nachází stiskací pojistka zabraňující samovolnému nebo nechtěnému otevření tažné spojky.

Díky přiloženému vložnému zámku lze tažnou spojku po připojení na kouli tažného vozidla snadno zamknout (zámek se vkládá do otvoru v levé straně rukojeti do otvoru v kuželovitém výstupku, pro vložení zámku je třeba nejprve vylomit plastovou záslepku). V takto zamčeném stavu může zůstat i během jízdy. Pokud potřebujete tažnou spojku zamknout i když není připojena na tažné kouli, použijte přibalenou bezpečnostní vložku Safety Ball. Stačí ji "zarazit" do tažné spojky místo koule tažného vozidla. Tažná spojka se následně na vložce zavře a lze ji zamknout.

Dodáváno s gumovou krytkou Soft Dock pro ochranu tažného vozidla před poškrábáním při drobných kolizích během manipulace s přívěsem a dvěma distančími vložkami pro montáž na tažné trubky o průměru 35 nebo 45 mm. Rozteč bočních montážních otvorů je 47-54 mm. Rozteč otvorů pro montáž 1x vertikálním a 1x horizontálním šroubem je 40 mm.

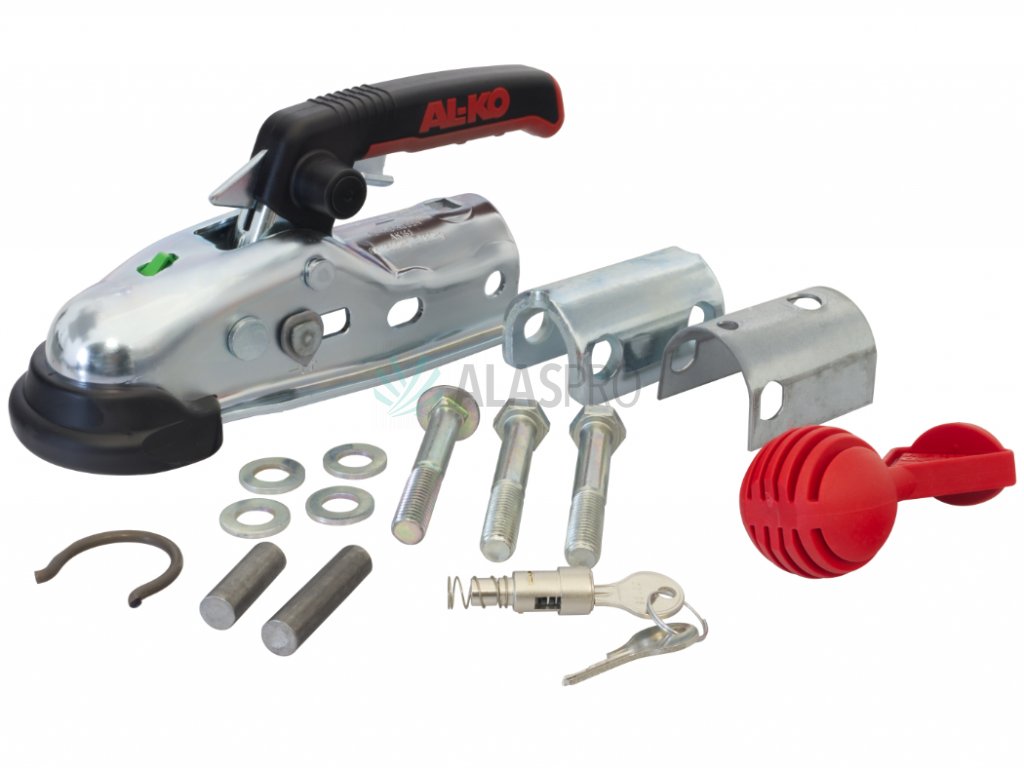

Obsah balení:

• 1x tažná spojka AK 161
• 1x gumová krytka AL-KO Soft Dock
• 1x distanční vložka pro montáž na trubku o průměru 45 mm
• 1x distanční vložka pro montáž na trubku o průměru 35 mm
• 1x vložný zámek se dvěma klíči
• 1x bezpečnostní vložka AL-KO Safety Ball
• montážní materiál (2x šroub M12x75 s šestihranou hlavou, 1x šroub M12x75 vratový, 2x samojistná matice M12, 4x podložka)
• pomocné klínky proti vysunutí tlumiče při výměně tažné spojky (1x 12x34,5mm a 1x 12x49,5mm)

Hmotnost tažné spojky 1,7 kg
